Bilder
der Generalüberholung einer DMC 60H Baujahr
1997
Nach 10 Jahren im 3-Schichtbetrieb sind viele
Hauptbauteile in einem Zustand, die einen Austausch erforderlich machen.
Der Wechsel üblicher Verschleißteile reicht nicht mehr aus.
So müssen u.A. getauscht werden:
+ komplette Geometrie inkl. Führungsbahnen X,Y,Z
+ sämtliche Schleppkabel (Motor, Meßkreis usw.)
+ Meßsysteme
+ Motorspindel überholen/tauschen
+ Diverse Abdeckungen, Bleche Bürsten...
+ Alle Maschinentüraufhängungen
Desweiteren müssen Werkzeugwechsler, Palettenwechsler sowie Magazinkette
komplett zerlegt und überholt werden.
Elektrik:
+ Diverse Schütze, Pilzrelaise erneuern
+ Antriebsverstärker reinigen, div. Kondensatoren tauschen
+ Schaltschranklüfter wechslen
+ Harddisk erneuern
Ursprungszustand
Ab zum Dampfstrahlen

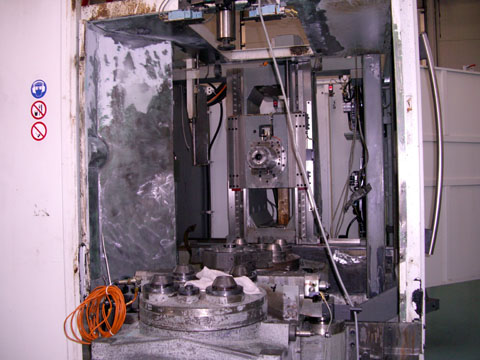

Demontage nach Reinigung

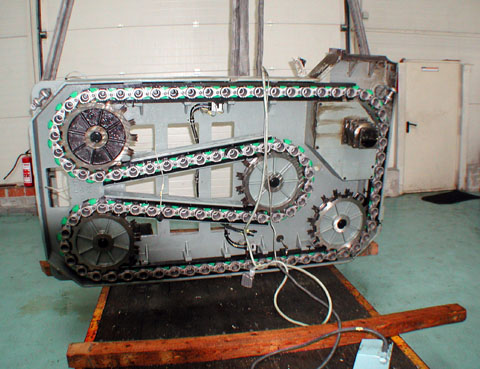

Wekzeugmagazinkette
Nacharbeit am Magazin
Montage
Neuverkabelung
Werkzeugwechsler und Magazin
Fertig
|
|
